本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车生产发交流电动空气能供电系统箱的意义： 1、科学合理的配置电。 2、方面对电路设计的升降操作使用。 3、有较高的很安全安全防护网级别，能抽象化的提示 电源线路的导通模式。

项目名称：656KW静音电站工作机组单机配电箱主要元件明细清单
配电装置箱重点构件菜单
序号顺序	名稱	产品型号年纪	企业单位	数目	加工厂
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站设备操纵器	HGM6110	只	1	众智
3	发电量机时速操作器	C2002	只	1	孚创
4	直流开关电源适配器电源适配器控制模块	DC24V	只	1	众智
5	小行期间继电子产品	HH54P    DC24V	只	2	正泰
6	不同规格的中小型之间继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

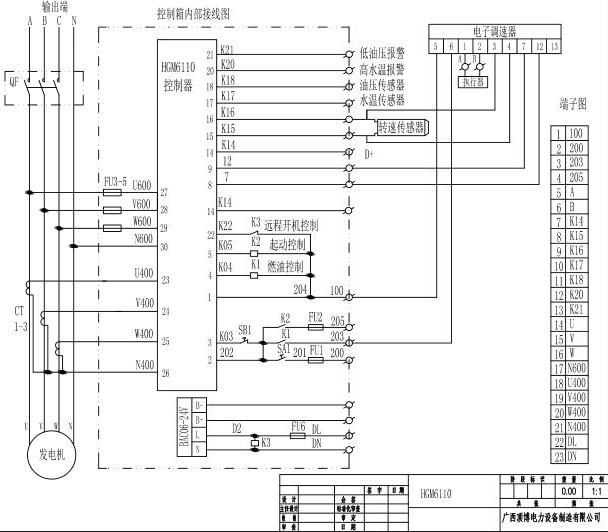

656KW广西顶博发电机组制造单机配电箱元件线路图
